Fungsi Megger Tester dan Cara Menggunakannya – MEGGER merupakan alat ukur yang memiliki fungsi mengukur resistansi insulasi suatu instalasi atau untuk mengetahui apakah konduktor suatu instalasi memiliki koneksi langsung, apakah antara fase dengan fase atau dengan nol atau dengan pembumian.
Umumnya sebelum instalasi listrik dioperasikan, terdapat langakah-langkah yang harus terpenuhi, salah satunya yaitu dengan melakukan pengujian isolasi menggunakan MEGGER. Tes isolasi ini dilakukan pada: uji isolasi fase, uji isolasi fase bumi (jika konduktor netral tidak terhubung ke konduktor bumi), uji isolasi fase netral.
MEGGER memiliki kriteria pengukuran sebagai berikut :
- Tegangan alat ukur tersebut umumnya dengan tegangan tinggi arus searah yang besarnya berkisar antara 500 volt sampai dengan 10.000 volt.
- Tegangan MEGGER dipilih berdasarkan pada tegangan kerja suatu peralatan atau instalasi yang akan diuji.
- Besarnya pengujian ditetapkan bahwa harga penahan isolasi minimum adalah 1000 kali tegangan kerja peralatan yang akan diuji.
Fungsi Megger Tester
Selain untuk memeriksa tahanan isolasi Generator atau Motor listrik, Megger digunakan untuk mengukur tahanan isolasi dari alat-alat listrik atau instalasi-instalasi tenaga listrik misalnya : kabel ,trafo , OCB, Jaring SUTM dll. Tahanan Minimal untuk tahanan isolasinya adalah 1000 x tegangan kerja.
Tegangan alat ukur ini umumnya tegangan Tinggi arus searah yg besarnya berkisar 500 V/ 10.000 Volt.Tegangan megger dipilih berdasar tegangan kerja daripada sistem tegangan kerja peralatan atau instalasi yang akan diuji
Hasil pengujian ditetapkan bahwa harga penahan isolasi minimum = 1000 X tegangan kerja peralatan yang akan diuji.
Prosedur Pengukuran
Hal-hal yang perlu diperhatikan sebelum melaksanakan pengukuran adalah alat yang diukur harus bebas tegangan AC / DC atau tegangan induksi, karena tegangan tersebut akan mempengaruhi hasil ukur.
Cara Menggunakan Megger Tester Hioki IR4057
Pengukuran Resistansi Isolasi
Peringatan: Jangan mencoba mengukur resistansi isolasi pada keadaan konduktor hidup.
- Pastikan bahwa tombol MEASURE tidak dalam posisi terangkat (No. [1] pada gambar di bawah).
- Tentukan voltase pengukuran dengan sakelar putar ([2] pada gambar di sebelah kanan).
- Hubungkan test lead hitam ke sisi tanah benda yang diukur. [3]
- Hubungkan test lead merah ke line yang akan diukur. [4]
- Tekan tombol MEASURE. [5]
- Baca nilai setelah induktor stabil. [6]
* Daftar ini memberikan ikhtisar tentang cara menggunakan penguji isolasi.
* Harap perhatikan bahwa nilai-nilai dalam tabel berlaku untuk pengujian di Jepang.
Fungsi Discharging
Untuk melepaskan dengan benar, pastikan untuk melakukan seperti yang ditunjukkan di bawah ini setelah pengukuran.
- Tanpa melepaskan test lead dari item yang sedang diukur, lepaskan kunci MEASURE.
- Sirkuit built-in discharge secara otomatis mengeluarkan item.

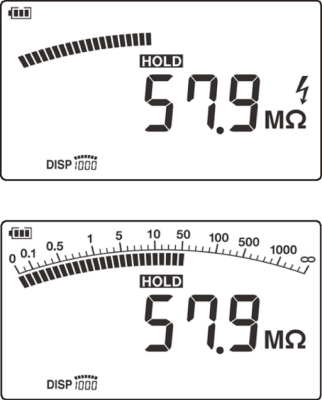

- Pengosongan akan berakhir ketika “tanda pengosongan” di sisi kanan layar menghilang.
* Daftar ini memberikan ikhtisar tentang cara menggunakan penguji isolasi.
* Harap perhatikan bahwa nilai-nilai dalam tabel berlaku untuk pengujian di Jepang.

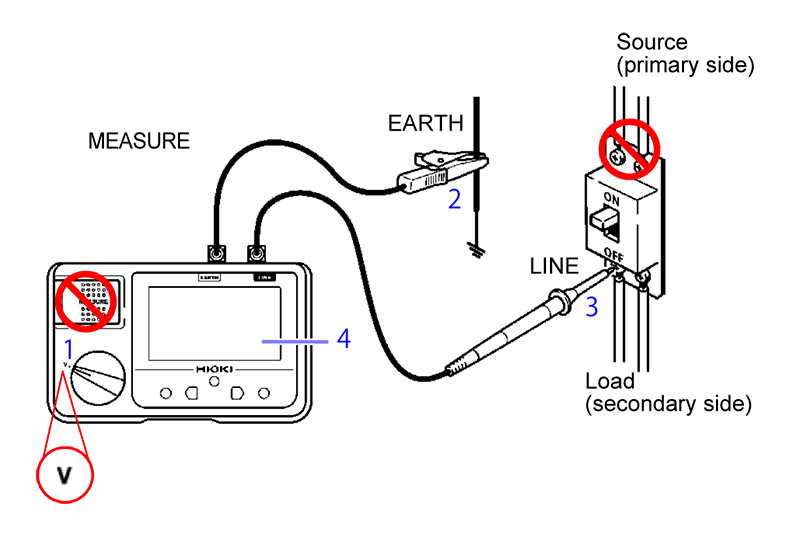

Pengukuran tegangan
Catatan: Test lead hanya boleh dihubungkan ke sisi sekunder pemutus.
Jangan pernah menekan tombol MEASURE saat mengukur tegangan.
- Gunakan saklar putar untuk memilih fungsi V.
- Hubungkan test lead hitam ke sisi tanah benda yang diukur.
- Hubungkan test lead merah ke sisi garis pemutus.
- Baca nilai setelah indikator stabil.
* Daftar ini memberikan ikhtisar tentang cara menggunakan penguji insulasi berdasarkan Hioki Model IR4057.
* Harap perhatikan bahwa nilai-nilai dalam tabel berlaku untuk pengujian di Jepang.
Pengukuran resistensi
Sebelum pengukuran, lakukan penyesuaian nol untuk membatalkan resistansi kabel sadapan uji dan jumlah yang berpotensi bermasalah lainnya.
- Atur saklar putar ke fungsi Ω.Circuit Hubung singkat ujung ujung uji.
- Tarik kunci MEASURE.
- Matikan tombol MEASURE untuk menyimpan nilai yang diukur.
- Tekan tombol “０Ω ADJ”.
- Hubungkan ujung uji ke sisi tanah benda yang diukur
- Tekan tombol MEASURE dan baca nilai yang ditampilkan.
- Matikan tombol MEASURE setelah menggunakan.
Angka tersebut adalah contoh untuk memeriksa kontinuitas pemasangan kabel ground.
* Daftar ini memberikan ikhtisar tentang cara menggunakan penguji insulasi berdasarkan Hioki Model IR4057.
* Harap perhatikan bahwa nilai-nilai dalam tabel berlaku untuk pengujian di Jepang.

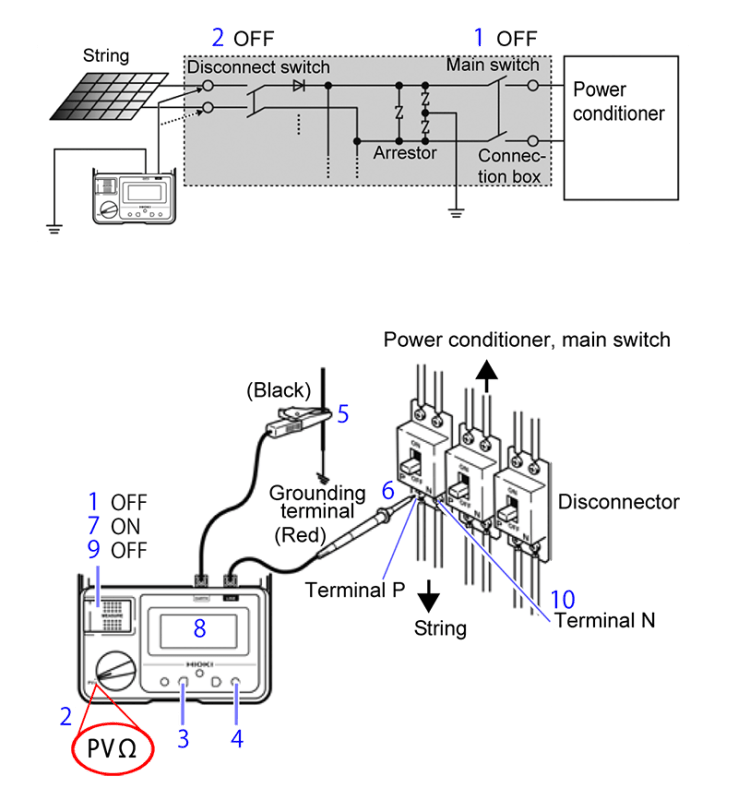

Mengukur PVΩ (Insulation Tester IR4053)
Pengukuran PVΩ digunakan untuk mengukur resistansi isolasi antara panel surya dan tanah. Pengukuran PVΩ memungkinkan pengukuran resistansi yang akurat tanpa efek dari pembangkit listrik.
- Matikan sakelar utama ke kotak koneksi yang akan dihentikan dari kondisioner daya.
- Matikan semua sakelar pemutusan yang digunakan untuk string.
- Periksa bahwa tombol MEASURE telah dimatikan. [1]
- Atur sakelar putar ke “PVΩ”.
- Tekan tombol PVΩ 500V⇔1000V dan atur voltase ke 500 V atau 1000 V. [3]
- Tekan tombol “500V / 1000V RELEASE” untuk melepaskan kunci. [4]
- Hubungkan ujung uji hitam ke terminal ground. [5]
- Hubungkan ujung uji merah ke terminal P dari string. [6]
- Tekan tombol MEASURE. [7]
- Resistansi akan ditunjukkan setelah sekitar empat detik. [8]
- Matikan tombol MEASURE. [9]
- Jika tidak ada kinerja isolasi yang memburuk yang ditemukan dengan pengukuran terminal P, sambungkan ujung uji merah ke terminal N dari string ke pengukuran dengan prosedur dari [7] hingga [9].
* Daftar ini memberikan ikhtisar tentang cara menggunakan penguji insulasi berdasarkan Hioki Model IR4053.
* Harap perhatikan bahwa nilai-nilai dalam tabel berlaku untuk pengujian di Jepang.
Itulah tadi fungsi megger tester dan cara-cara pengukuran menggunakan insulation tester dari Hioki. Semoga bermanfaat! Informasi pembelian bisa hubungi tim kami di Whatsapp : 0811-1476-625.
